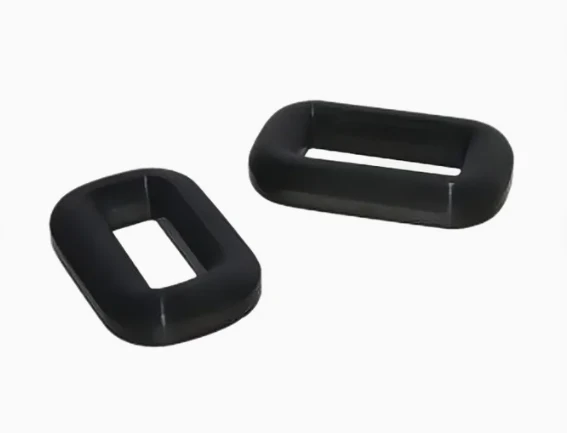

1K107 nanokrystallinsk magnetisk kjerne for transformatoreffektivitet



Nanokrystallinske kjerner er først og fremst kategorisert etter deres basislegering, med den vanligste typenFe-baserte legeringer, som består av jern, silisium, bor og andre elementer som kobber og niob. Andre typer kan væreKobolt-basert, som er en annen betydelig kategori i markedet.



nanokrystallinske kvadratiske applikasjoner



• Strømtransformatorer (CT-er)
• Common mode inductors (CMCs)
• Høyfrekvente transformatorer-
• Filtrering av induktorer og choker
• Power factor correction (PFC) induktorer
• Magnetiske forsterkere





Jern-baserte nanokrystallinske kjerner



Komposisjon: Fe-baserte legeringer inkluderer vanligvis jern, silisium, bor og ofte tilsetningsstoffer som kobber og niob for å fremme dannelsen av nanokrystallinske strukturer.



Egenskaper: Disse materialene har høy permeabilitet, lav tvangskraft og lavt kjernetap, noe som gjør dem egnet for høyfrekvente applikasjoner.







Kobolt-baserte nanokrystallinske kjerner



Komposisjon: Selv om de er mindre detaljerte i søkeresultatene, er-koboltbaserte kjerner en egen kategori av nanokrystallinske myke magnetiske materialer.



Egenskaper: De tilbyr distinkte magnetiske egenskaper og brukes i ulike applikasjoner.





Andre kjernetyper



Amorfe kjerner: Dette er forløpermaterialet til nanokrystallinske kjerner. De har en metallisk-glassstruktur i stedet for en nanokrystallinsk.



Ferrittkjerner: Dette er en annen type mykt magnetisk materiale ofte sammenlignet med nanokrystallinske kjerner, som gir bedre ytelse ved høye frekvenser på grunn av høyere permeabilitet.





Nanokrystallinsk kjernespesifikasjon

KJERNEDIMENSJON
OD(mm)	ID (mm)	L(mm)	H(mm)
28	12	60	10
35	22	90	18
40	25	92	15
42	25	95	15
45	28	100	20
50	28	120	20
65	35	125	20
70	45	143	25
80	58	135	25
95	70	146	25
124	100	268	25
130	100	310	25
160	124	350	25
180	145	385	25
200	175	435	25
210	180	410	25
255	215	470	25
Merk: Ytterligere størrelser kan tilpasses for å møte spesifikke kundekrav.
