11kV 1000 kVA oljenedsenket transformator: designprinsipper, ytelsestesting og bruksscenarier

I det moderne kraftdistribusjonslandskapet er effektiviteten og påliteligheten til elektrisk infrastruktur avgjørende.



Som en ledende global produsent og leverandør med over 18 års bransjeekspertise,GNEEspesialiserer seg på å levere-kraftløsninger med høy ytelse. Vårt flaggskip11kV1000 kVA oljenedsenket transformator er konstruert for å møte de mest krevende internasjonale standardene, og sikrer sømløs kraftkonvertering for industrielle og kommersielle sektorer.



Enten du er ute etter robust konstruksjon eller høy termisk effektivitet, er våre -direkte fabrikkløsninger utviklet for å optimalisere nettytelsen din.

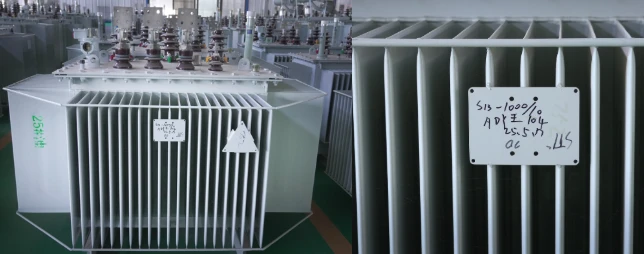

GNEE Factory Workshop som viser 1000kVA transformatoren





Kjernefilosofien bak11kV 1000 kVA oljenedsenket transformatordesign er balansen mellom elektromagnetisk effektivitet og strukturell holdbarhet. Hos GNEE bruker vi høy-permeabilitet, korn-orientert silisiumstål (CRGO) for transformatorkjernen. Dette materialet reduserer hysterese og virvelstrømstap betydelig, som er avgjørende for å opprettholde høy effektivitet i en 1000 kVA-klassifisering.



Vikledesignet er like kritisk. Vi bruker høy-renhet elektrolytisk kobber eller høy-aluminium, avhengig av kundens krav, for å sikre lav motstand og minimal varmeutvikling. Isolasjonssystemet bruker trykkplate med høy-tetthet og transformatorolje av høy-kvalitet, som både fungerer som et dielektrisk medium og et kjølemiddel. Våre ingeniører fokuserer på kjølemetoden "ONAN" (Oil Natural Air Natural), som sikrer at den naturlige konveksjonen av olje effektivt fører varme bort fra de interne komponentene til de korrugerte tankveggene eller radiatorene.



Avansert strukturell integritet og tankdesign

Utover de elektriske komponentene, det fysiske huset til11kV 1000 kVA oljenedsenket transformatorer bygget for å tåle indre trykk og ytre miljøpåkjenninger. GNEE bruker presisjonslaserskjæring og automatisk sveising for de korrugerte tankene.





Disse tankene er designet for å utvide og trekke seg sammen med oljetemperatursvingningene, og eliminerer behovet for en tradisjonell konservatortank i hermetisk forseglede modeller, og reduserer dermed risikoen for oljeoksidasjon og fuktinntrengning.





For å hjelpe innkjøpsledere og elektroingeniører med å ta informerte beslutninger, har vi skissert de tekniske standardparametrene for våre 11kV 1000 kVA-enheter. Merk at GNEE gir full tilpasning for å møte spesifikke nasjonale standarder som IEC, ANSI eller IEEE.

Parameter	Spesifikasjonsdetaljer
Nominell kapasitet	1000 kVA
Primær spenning	11 kV (tilpasses til 10 kV, 10,5 kV, 12 kV)
Sekundær spenning	0,4 kV / 0,415 kV / 0,433 kV
Hyppighet	50 Hz / 60 Hz
Fasetelling	Trefase
Vektorgruppe	Dyn11 / YNyn0 (eller som forespurt)
Kjølemetode	ONAN
Isolasjonsklasse	Klasse A
Ingen-belastningstap	Optimalisert for å møte Tier 2/Ecodesign-standarder
Lasttap	Design med lavt-tap (standardkompatibel)
Kortslutningsimpedans	4.5% - 5.0%
Tapping Range	±2x2,5 % eller ±5 % (av-krets eller på-belastning)



11kV 1000 kVA transformator gjennomgår en dielektrisk impulstest





Kvalitetssikring er hjørnesteinen i GNEEs produksjonsprosess. Hver eneste11kV 1000 kVA oljenedsenket transformatorgjennomgår en serie strenge ytelsestester før de forlater anlegget vårt for å sikre langsiktig- driftssikkerhet.



Rutineprøver:Disse inkluderer viklingsmotstandsmålinger, spenningsforholdstester og sjekk av faseforskyvning. Vi utfører også målinger uten-belastningstap og strøm for å sikre at kjernen fungerer innenfor effektivitetsgrensene.



Dielektriske tester:For å garantere at isolasjonen kan håndtere spenningsstøt, utfører vi anvendte spenningstester og induserte overspenningstester. Dette sikrer at 11kV primærsiden tåler transiente pigger uten sammenbrudd.



Temperaturstigningstest:Dette bekrefter effektiviteten til kjølesystemet. Vi simulerer full-forhold for å overvåke olje- og viklingstemperaturøkningen, og sikre at de holder seg godt under grensene definert av IEC 60076.



Lekkasjetest:Tankens integritet testes under trykk for å sikre at det ikke er mikroskopiske hull som kan føre til oljelekkasjer over transformatorens 20-30 års levetid.





Allsidigheten til11kV 1000 kVA oljenedsenket transformatorgjør det til et av de mest populære valgene for middels-spenningsdistribusjon. Kapasiteten er ideell for å balansere høye belastningskrav med et relativt kompakt fotavtrykk.



Industrikomplekser:Brukes til å drive produksjonsanlegg, tekstilfabrikker og samlebånd der det kreves stabil spenning for tungt maskineri.



Bolig- og kommersielle knutepunkter:Ideell for å gi avtrapping-av strøm til leilighetskomplekser, kjøpesentre og kontorbygg.



Integrasjon av fornybar energi:Brukes ofte som en opptrapping- eller distribusjonsenhet i solparker og vindkraftstasjoner for å koble lokalisert energiproduksjon til 11 kV-nettet.



Gruvedrift og infrastruktur:Dens robuste olje-avkjølte design gjør at den kan operere pålitelig i støvete eller tøffe miljøer som gruveanlegg og store-pumpestasjoner.





Å velge produsent handler om mer enn bare produktet; det handler om teknisk støtte og pålitelighet. GNEE-er11kV 1000 kVA oljenedsenket transformatorer produsert i ISO-sertifiserte anlegg. Vi leverer komplett dokumentasjon, inkludert testrapporter og installasjonsmanualer, og tilbyr global fraktlogistikk for å sikre at utstyret ditt kommer trygt og i tide.



Frakt- og emballasjeområde som viser en rad med 11kV 1000 kVA transformatorer





Investering i høy-kvalitet11kV 1000 kVA oljenedsenket transformatorer en investering i stabiliteten til strømnettet ditt. Ved å kombinere avanserte designprinsipper med streng ytelsestesting, sikrer GNEE at hver enhet leverer maksimal effektivitet og minimale vedlikeholdskostnader. Enten du oppgraderer en eksisterende transformatorstasjon eller lanserer et nytt industriprosjekt, er ingeniørteamet vårt klare til å tilby den tilpassede løsningen du trenger.

Be om et tilbud



Klar til å optimalisere strømfordelingen din?
Ikke nøy deg med-understandardutstyr. Kontakt GNEE i dag for å motta et detaljert teknisk forslag og et konkurransedyktig-fabrikkdirektetilbud. Ekspertene våre står klar for å hjelpe deg å velge det perfekte11kV 1000 kVA oljenedsenket transformatorfor din spesifikke applikasjon.

[Klikk her for å be om et umiddelbar tilbud]



Hvor mye er 1000 kVA i kW?

Tabell over kVA til kW konverteringer

kVA	Effektfaktor (PF)	kW
600.00	0.80	480.00
750.00	0.80	600.00
1000.00	0.80	800.00
2000.00	0.80	1600.00



Hvor mange ampere er en 1000 kVA transformator?

(K= 1,000) Hele verdien i VA, 75,000 delt på 1.732=43,302, som deretter deles på spenningen 208V =208,2 ampere.



Hvor mange ampere er en 1000 kVA transformator god for?

En 1000 kVA-transformator brukes vanligvis i prosessen med å transformere en-høyspent strømforsyningslinje til en lav-strømforsyningslinje. Den bruker kilovolt-ampere som måleenheter for transformatorens tilsynelatende effekt (kVA). Den er i stand til å motstå en spenning på 120 ogen strømstyrke på 8333.



Hva er fulllaststrømmen på 1000 kVA?

For en 1000 kVA transformator ved 415V er fulllaststrømmen~1392A, med 75 % belastning ved 1044A. Bruk tommelfingerregelen: I ≈ kVA × 1,4 for raske estimater (1400A). Nøyaktige beregninger sikrer effektiv strømstyring



Hva er varmebelastningen til en 1000 kVA transformator?

Transformatorer konverterer elektrisk kraft med ~98 % effektivitet. De resterende 2% blir til varme. For en 1000 kVA enhet, altså~20 kWav varme konstant dumpet inn i rommet.



Hva er 80%-regelen for transformatorer?

80%-regelen eren retningslinje som anbefaler å bruke en transformator på ikke mer enn 80 % av dens nominelle kapasitet under normale forhold. For eksempel, hvis en kraftpoltransformator er klassifisert for 50 kVA, bør den ideelt sett ikke bære mer enn 40 kVA under kontinuerlig drift.



Hvordan forhindrer du oljelekkasje i en 1000 kVA oljenedsenket transformator?

Oljelekkasje er den primære bekymringen for enhver1000 kVA krafttransformatorbruker da det påvirker både miljø og sikkerhet. GNEE brukerhermetisk forseglede korrugerte tankersom tar imot oljeekspansjon uten eksterne luftehull. Hver eneste11kV 1000 kVA transformatorvi produserer gjennomgår en 24-timers streng trykktest. Ved å bruke høykvalitets fluorgummipakninger og presisjonsrobotsveising sikrer vi din1000 kVA oljefylt transformatorforblir-lekkasjefri i hele 30-års levetid.



Hva er standarddimensjonene til en 11kV 1000 kVA transformator for trange steder?

Plassbegrensninger i urbane transformatorstasjoner gjør ofte installasjonen av en1000 kVA distribusjonstransformatorvanskelig. Mens standarddimensjoner finnes, gir GNEEtilpasset fotavtrykksdesign. Ved å optimalisere kjerne-spolen, kan vi redusere den totale bredden eller høyden til11kV 1000 kVA oljenedsenket transformatorfor å passe til ditt spesifikke koblingsrom eller utendørs pad-monteringsplassering uten at det går på bekostning av kjøleeffektiviteten.



Hvordan kan jeg rettferdiggjøre 1000 kVA transformatorprisen gjennom energisparing?

Når man sammenligner1000 kVA transformatorpriser, er det viktig å se på Total Cost of Ownership (TCO). GNEE-er1000 kVA nedtrappingstransformatorbruker CRGO silisiumstål med høy-permeabilitet, noe som reduserer ingen-laststap betydelig. Over en 10-årsperiode sparer vi energien med vår høye effektivitet11kV 1000 kVA transformatorofte overstiger den opprinnelige kjøpsprisforskjellen for billigere-alternativer av lav kvalitet.



Krever 1000 kVA oljenedsenket transformator hyppig vedlikehold?

Tradisjonelle transformatorer krever konstant oljefiltrering. Imidlertid GNEE-er11kV 1000 kVA oljenedsenket transformatorer utformet for «vedlikeholds-fri» drift. Fordi oljen ikke utsettes for luft, oksiderer eller absorberer den ikke fuktighet. Dette betyr din1000 kVA krafttransformatorkrever bare grunnleggende eksterne inspeksjoner og periodisk temperaturovervåking, noe som reduserer de langsiktige-operative arbeidskostnadene betydelig.



Hvordan takler en 1000 kVA transformator tunge industrimotorstartbelastninger?

Industrielle kunder bekymrer seg ofte for spenningsfall når store motorer starter. Vår1000 kVA nedtrappingstransformatorer konstruert med en optimalisert impedans (vanligvis 4,5 % til 5 %) for å balansere kortslutningsbeskyttelse med stabil spenningsregulering. Den robuste viklingsstrukturen til11kV 1000 kVA oljenedsenket transformatorsikrer at den kan håndtere midlertidige overbelastninger og høye-startstrømmer som er vanlig i produksjonsmiljøer.



Er støynivået til en 1000 kVA transformator egnet for boligområder?

Støyforurensning er en vanlig klage for store1000 kVA distribusjonstransformatorer. Vi tar tak i dette på designstadiet ved å stramme kjerneklemmen og bruke vibrasjons-dempende materialer. Resultatet er en11kV 1000 kVA transformatorsom opererer på desibelnivåer godt under NEMA- og IEC-standardene, noe som gjør det til det perfekte valget for sykehus, skoler og boligkomplekser.



Hvordan sikrer du at 1000 kVA-transformatoren ikke blir skadet under internasjonal frakt?

Frakt en tung1000 kVA oljenedsenket transformatorover hav krever ekspertlogistikk. GNEE bruker forsterket sjø-verdig emballasje, inkludert stål-bundne sklier og fuktsikker-vakuumforsegling. Vi leverer også effektopptakere til våre11kV 1000 kVA transformatorforsendelser slik at du kan bekrefte at enheten ikke har vært utsatt for overdreven G-styrker under transport.
